一种测量平台的集成方案
发布时间:
2022-09-16 13:53

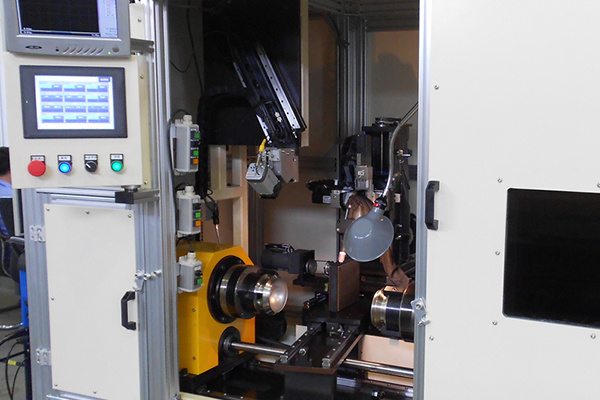

汽车发动机国产化进程中我们急需解决好零部件在加工过程中品质控制,而零件各方面的精度测量尤为重要。为此我们提出了一套测量平台的集成方案,在汽车发动机制造领域得到广泛的应用,成为不可或缺的检测用配套设备。通过检测夹具与本设备系统的有效集成大大提高了各检测数据的测量效率,更实现了一次装夹完成不同加工面的测量,作业员工操作更加灵活便捷。
本方案解决的问题和自身的特点:
1)独特的气路设计代替了气浮轴承,大大降低了成本,而且突破气浮轴承重载的瓶颈。
2)独立的非联接隔振大负荷脚垫的应用,调节水平轻巧方便,隔振效果优良。
3)将直线轴承和调心轴承通过特制机构结合从而达到多维度自由运动,是气浮系统的核心设计。
4)本气浮移动滑台同时满足X、Y轴以及旋转轴的运动,并且都具备微调机构,调整精度0.01mm。
5)气浮移动滑台最大载重500Kg。
6)各移动轴微调精度0.01mm。
7)一次完整测量效率提高80%。
